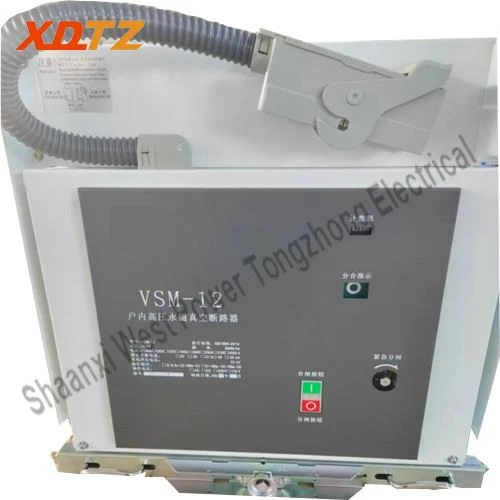

VSM-12 indoor permanent magnetic vacuum circuit breaker is used for rated voltage 12kV, AC 50/60Hz indoor switchgear, adopting monostable permanent magnetic actuator, frame one-piece layout, suitable for all kinds of industrial and mining enterprises, power grid equipment, trolley unit and KYN28A-12 switchgear supporting the use of the unit, en einnig er hægt að nota sem fastan einingu með samsvarandi stöðuflokkun, notuð í XGN2 og öðrum föstum skáp .

Vöruupplýsingar

Forskrift Sheet

Nei .	Nafn	Eining	Gögn
1	Metin spenna	KV	12
2	Metin tíðni	Hz	50/60
3	Metinn straumur	A	630/1250/1600/2000/2500/3150/4000
4	Metin aflstíðni þolir spennu	KV	48 (algengt gildi) /42 (yfir einangrun Fjarlægð)
5	Metið lýsingaráhrif standast spennu	KV	75 (algengt gildi) /85 (yfir einangrandi fjarlægð)
6	Metið skammhlaup.	ka	25/31.5/40
7	Metið skammhlaup sem gerir straum (hámark)	ka	63/80/100
8	Metið þolir straum (hámark)	ka	63/80/100
9	Metið tímalengd skammhlaups	s	4
10	Rekstrarlotur við metinn skammhlaup.	Sinnum	E2
11	Vélrænt þrek	Sinnum	30000
12	Hefðbundin rekstrarröð	-	O -0.3 S-CO -180 S-CO O -180 S-CO -180 S-CO
13	Leyfilegur klæðnaður snertingar	mm	Minna en eða jafnt og 3

VélræntCHJÁLF

Nei .	Nafn	Eining	Gögn
1	Úthreinsun milli fluttra og fastra sambands	mm	9±1
2	Hafðu samband við offramleiðslu	mm	3.5±0.5
3	Meðal lokunarhraði	m/s	0.6±0.2
4	Meðal opnunarhraði (meðalhraði fyrstu opnunar við 6mm)	m/s	1.1±0.2
5	Metinn snertiþrýstingur	N	2500 ± 200N (25ka) 3100 ± 200N (31,5ka) 4800 ± 300N (40ka)
6	Lokatíma	MS	30-70
7	Opnunartími	MS	15-50
8	Hafðu samband við skoppandi lengd við lokunaraðgerð	MS	Minna en eða jafnt og 3
9	Engin svipleiki lokunar/opnunarrekstrar 3- áfangans	MS	Minna en eða jafnt og 2

Vöru kosti

VSM -12 innanhúss varanleg segulómuúmsrásarbrot hafa marga kosti:

Árangur rafrásarbrota:

E2-C2-M2

Stöðugt og áreiðanlegt:

Mikilasti varanlegi segulvirkjunarbúnaðurinn, umgjörð samþætts skipulags, samanborið við vorstýringarbúnaðinn til að draga úr um 60% hlutanna í vélbúnaðinum, sem dregur úr langflestum vélrænni bilunum, öruggum og áreiðanlegum .

Góð frammistaða einangrunar:

Helsta leiðandi hringrásin samþykkir APG hástyrkja epoxý plastefni samsett einangrun, með hærri en IEC staðlaða einangrunarafköst .

Fjölbreytt notkun:

Röðarafurðir ná yfir breitt svið, frá metnu núverandi 630a til metinna núverandi 4000A, frá metnuðuðu núverandi 20ka til 40ka alhliða umfjöllun; Fáðu allt umhverfi innan 4500 metra hæðar .

Vöruforrit

VSM -12 innanhúss varanleg segulómúrumrásarbrot hafa mörg forrit:

Virkjanir

Iðnaðarreitir (efnaiðnaður, stál, jarðolía, kol osfrv .)

Raforkukerfi

Kraftinnviðir

Teikning vöru

Auka raflögn skýringarmynd
