Upplifir tómarúmsrofi straumklemma þegar hann truflar litla rafrýmd eða inductive strauma?

Kjarnaeiginleiki: Straumur er „slökktur“ með valdi sem leiðir til straumhöggs.

1. Líkamlegt ferli

Straumurinn í spólu getur ekki breyst skyndilega (iL er samfelldur). Þegar aflrofinn leysir út lengist ljósboginn í lofttæmisrofanum og kólnar. Vegna ákaflega hraðrar endurheimts á lofttæmisstyrknum getur verið hægt að slökkva bogann með valdi áður en afltíðnistraumurinn nær náttúrulegu núllpunkti sínu (td þegar straumurinn er enn nokkur amper eða jafnvel tugir amper).

2. Hvers vegna á sér stað núverandi hakkun?

Tómaboginn hefur sterka-slökkvigetu. Þegar straumurinn minnkar niður í ákveðið stig (kallað „núverandi högggildi“ Ichop ), er málmgufan sem bakskautsbletturinn veitir ófullnægjandi til að viðhalda ljósboganum og ljósboginn slokknar skyndilega.

3. Yfirspennumyndunarkerfi:

Á því augnabliki sem boginn slokknar (t0 ), inductor straumurinn iL=Ichop (miðað við jákvæða stefnu). Á þessum tíma er segulsviðsorkan sem geymd er á inductor hleðslunni 21 LIchop2 .

Vegna þess að straumur getur ekki breyst skyndilega mun þessi straumur strax hlaða flökkurýmdina C á álagshliðinni. Samkvæmt U=C1 ∫idt mun þéttaspennan hækka verulega.

Fræðilega séð getur toppspenna yfir brotið náð:

Umax =U0 +Ichop CL þar sem U0 er augnabliksgildi aflgjafaspennunnar, L er álagsprautan og C er jafngild rýmd við jörð.

Niðurstaða: Núverandi-skerandi ofspenna. Margfeldi þessarar yfirspennu er í beinu hlutfalli við straum-skurðgildið Ichop og í öfugu hlutfalli við lykkjurýmdina C. Því minni sem jafngildi rýmd álagsins (td stór-afkastagetu spennir með mjög stuttum leiðum), því minni er C og því hærri er ofspennan, sem getur stofnað spennu{7 í vindinn í hættu}

Kjarnaeiginleikar: Straumurinn fer náttúrulega yfir núllið og slokknar á boganum, en hann er viðkvæmur fyrir endurslysi/endurkynningu.

1. Líkamlegt ferli: Þéttastraumurinn leiðir spennuna um 90 gráður. Þegar þéttastraumurinn iC fer náttúrulega yfir núll (t=0), er aflgjafaspennan nákvæmlega í hámarki ±Um.

Á þessum tíma eru þéttaplöturnar fullhlaðinar, spennan =Um, rafrásarsnerturnar hafa nýlega aðskilið og bogabilið er að jafna sig.

Hvers vegna er erfitt að skera af straumnum?

Vegna þess að það er rafrýmd straumur er bogahitastigið lágt þegar straumurinn fer yfir núll, sem gerir það auðvelt að slökkva. Ennfremur slökknar boginn náttúrulega þegar farið er yfir núll, og það er engin þvinguð ótímabær truflun á straumnum, þannig að hugtakið „straumslækkun“ er í rauninni engin.

Yfirspennumyndunarkerfi (endur-bilun): Eftir að ljósboginn slokknar við að fara yfir núll, er önnur hlið brotsins aflgjafaspennan us (t)≈0 (breytist við núll), og hin hliðin er föst þéttispennan uc =Um

Tímabundin endurheimtarspenna ur =uc −us mun sveiflast og hækka úr Um á aflgjafatíðni.

Ef endurheimtarhlutfall rafstyrks í tómarúmsbilinu getur ekki fylgst með hækkunarhraða ur (sérstaklega upphafshá-tíðni sveiflu), mun einangrunin brotna niður-, það er að segja aftur-bilun.

Þegar endur-bilun á sér stað mun aflgjafaspennan hlaða og tæma þétta C og mynda hátíðni sveiflur. Ef þétturinn-bilar aftur eftir að straumurinn fer yfir núll og ljósboginn slokknar getur hærri ofspenna orðið.

Niðurstaða: Endur-ofspenna í kveikju (margar endurkveikjur geta náð 3-5 sinnum fasaspennu). Fyrir þéttabanka er valin fasalokun eða samstillt skipti oft notuð til að forðast for-bilun og endurkveikju.

Inductive álag: Straumur vill halda áfram að flæða en er skyndilega stöðvaður → Spenna hækkar mikið → Straumur-höggvinn yfirspenna.

Rafrýmd álag: Spenna er föst (hleðsla föst), endurheimtarspenna er of há, brýtur niður bilið → endurtekin hleðsla og afhleðsla → ofspenna endurkveikju.

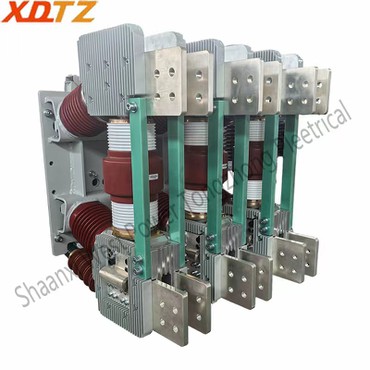

VTZ-15/T5000-63 háspennurafallrofi innanhússer tómarúmsrofi hannaður fyrir rafalainnstungur í 15 kV og lægri, þriggja-fasa AC 50 Hz kerfum. Það er fyrst og fremst notað í hjálparrásum verksmiðjunnar lítilla til meðalstórra vatnsaflsrafalla, varmaorkuframleiðenda, nýrra orkuframleiðslukerfa og iðnaðarmannvirkja-eins og í efna- og vinnslugeiranum-sem starfa með eigin orkuframleiðslugetu.
